Einführung der neuen Sodick VN-Serie von linearmotorgetriebenen Drahterodiermaschinen

Für Hersteller, die den Inbegriff von Präzision, Bauteilqualität und Produktionseffizienz verlangen, hat Sodick Deutschland jetzt die neue VN-Serie von linearmotorgetriebenen Drahterodiermaschinen eingeführt. Als qualitativ hochwertige Weiterentwicklung der Standard-Erodiermaschinen bietet diese außergewöhnliche Neuheit all diese Vorteile sowie den zusätzlichen Vorteil eines drastisch reduzierten Stromverbrauchs und geringerer Betriebskosten.

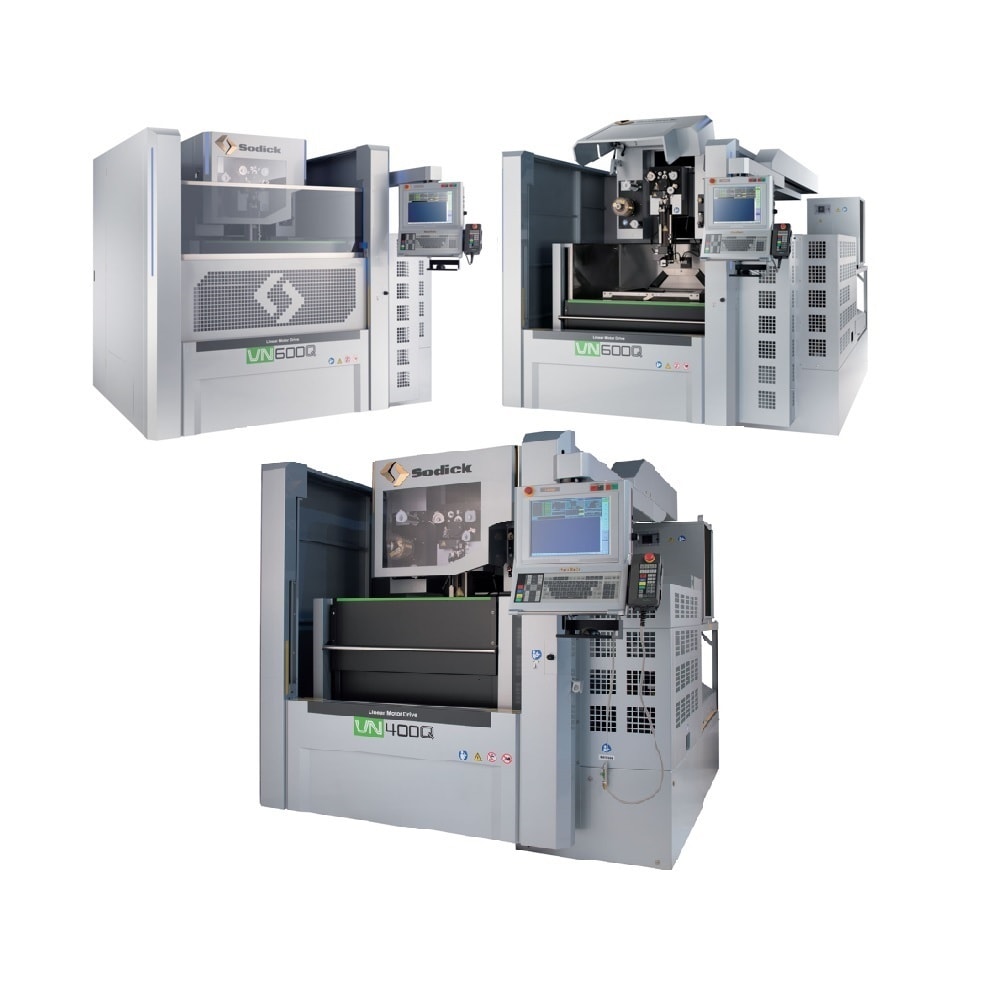

Die neue VN-Serie ist in zwei Varianten erhältlich, VN400Q und VN600Q, und kann den Stromverbrauch im Vergleich zu Standardmodellen um erstaunliche 20 % senken. Angesichts der rekordverdächtigen Energiepreise kommt die neue Technologie der neuen VN-Serie den Herstellern gerade recht. Da bis zu 70 % des Energieverbrauchs beim Drahterodieren auf das dielektrische Behandlungssystem entfallen, löst die neue Sodick VN-Serie dieses Problem mit einem neuen Flüssigkeitsregelkreis, der die für den Antrieb der dielektrischen Behandlungspumpe benötigte Energie reduziert. Durch den Einsatz eines Inverters zur Steuerung des vertikalen Spülstroms während der Bearbeitung wird eine Reduzierung des Stromverbrauchs im Standby-Modus der Maschine um 20 % erreicht.

Neben der Reduzierung des Stromverbrauchs ist die neu entwickelte energiesparende Pumpe in den dielektrischen Tank integriert. Zusammen mit der LN3W/LP3W Stromversorgungseinheit verbessert die Sodick VN-Serie die Düsenspülleistung erheblich und steigert die Freischneidegeschwindigkeit um bis zu 15 %. Dies bedeutet für den Anwender eine höhere Produktivität bei gleichzeitig geringerem Energieverbrauch. Ergänzt wird dies alles durch eine "intelligente Überwachungsschaltung", die den vertikalen Spüldurchfluss überwacht, um die Pumpenantriebsenergie für die Spülung weiter zu optimieren.

Ein weiterer Beitrag zur Effizienz der Sodick VN-Serie ist das Linearmotorantriebssystem mit Linearmaßstäben. Durch die präzise Hochgeschwindigkeitsbewegung der Achsen, die verschleißfrei ist, können die extrem hohe Geschwindigkeit, Präzision und Wiederholbarkeit über Jahre hinweg beibehalten werden. Diese Leistung wird durch die neueste K-SMC-Bewegungssteuerung weiter verbessert, die die Achsbewegungen steuert und die Einstellung des Funkenspaltes genauestens verfolgt. Das Ergebnis ist eine ultraschnelle Reaktionszeit von 0,4 bis 1 Mikrosekunde, was auch den absoluten linearen Glasmaßstäben zu verdanken ist, die eine Referenzierung überflüssig machen. Ergänzt wird diese Geschwindigkeit und Präzision durch die strategische Integration von Keramik für wichtige Komponenten wie die oberen und unteren Führungseinheiten und die Tischführungsstützen.

Im Hinblick auf den täglichen Betrieb vereinfacht die Sodick VN-Serie die Bedienung für den Endanwender mit einer vierseitigen Arbeitsstation, einer Schieberplatte zur Reduzierung des Wartungsaufwands und zur Beibehaltung einer gleichbleibenden Präzision sowie einem Dreifach-Filtersystem, das die Flüssigkeit reinigt, Schlammablagerungen verhindert, den Wartungsaufwand reduziert und die Betriebszeit der Maschine verlängert. Darüber hinaus verfügt die VN-Serie über Sodicks branchenführende automatische Drahteinfädelungseinheit, ein innovatives Drahtsammelsystem und bietet eine verbesserte Ergonomie für den Endanwender mit einem Bearbeitungstank, der 60 mm niedriger ist als die Oberseite des Arbeitsständers. Dies verbessert die Zugänglichkeit für den Bediener und erleichtert das Be- und Entladen der Komponenten.

Die kleinere VN400Q hat einen X-, Y- und Z-Achsen-Verfahrweg von 400 x 300 x 230 mm mit einem 635 Liter fassenden Arbeitstank mit den Abmessungen von 860 x 740 mm (BXD) und einem maximalen Werkstückgewicht von 500 kg. Im Vergleich dazu bietet die größere VN600Q einen X-, Y- und Z-Achsen-Verfahrweg von 600 x 400 x 310 mm mit einem 970-Liter-Arbeitstank, der Abmessungen von 1150 x 840 mm (BXD) und ein maximales Werkstückgewicht von 850 kg hat. Beide Maschinen bieten einen U- und V-Achsen-Verfahrweg von 90 x 90 mm, einen Kegelwinkel von +/-15 Grad, einen Drahtdurchmesser von 0,1 bis 0,3 mm mit einer Spannung von 3 bis 23 N und eine maximale Drahtgeschwindigkeit von 420 mm/s. Wie bei allen Sodick-Maschinen kann Sodick Europe eine vollständige Palette an optionalen Extras anbieten, wie z.B. Sodicks selbst entwickeltes Drehtischsystem, die AVC-Hochdrahtausrichtungsoption für erhöhte Präzision bei vollautomatischen Anwendungen und auch das L-Cut-System, das gebrauchten Draht in kleine Stücke schneidet, um die Produktionszeit zu verlängern.
