Senkerodieren

Alle Senkerodiermaschinen von Sodick sind mit Linearmotoren ausgestattet. Außerdem sind sie mit der neuen SP-Steuerung von Sodick ausgestattet, mit der Parasolid-Dateien (Volumenmodelle) direkt in die Steuerung importiert werden können. Dies maximiert die Effizienz beim Senkerodieren, reduziert Arbeitsabläufe und Programmierfehler.

Verfahrweg X/Y/Z-Achse (mm)	350 x 250 x 270
Abmessungen des Tisches (mm):	600 x 400
Max. Werkstückgewicht (kg):	550
Abmessungen der Maschine B x T x H (mm):	2.025 x 2.040 x 2.350

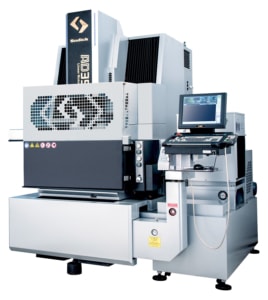

AD35L

Spezifikation. Anfragen

Verfahrweg X/Y/Z-Achse (mm)	600 x 400 x 400
Abmessungen des Tisches (B x T, mm):	750 x 550 (Keramik)
Flüssigkeitsstand im Arbeitstank (min. bis max., mm)	170 ~ 450
Arbeitstankkapazität (l)	470

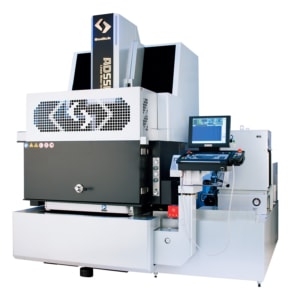

AD55L

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	400 x 300 x 270
Abmessungen des Tisches (B x T, mm):	600 x 400
Abmessungen des Arbeitstanks (B x T x H, mm):	750 x 620 x 350
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	100 ~ 300

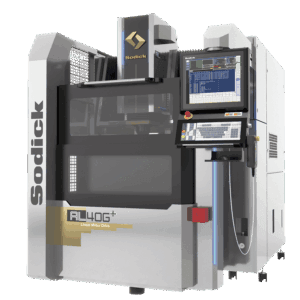

AL40G

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	600 x 420 x 370
Abmessungen des Tisches (B x T, mm):	750 x 550
Abmessungen des Arbeitstanks (B x T x H, mm):	950 x 740 x 450
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	150~400

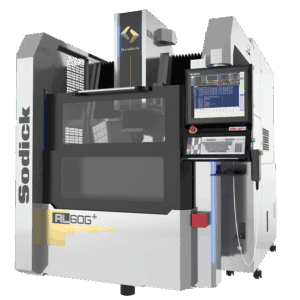

AL60G

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	850 x 520 x 420
Abmessungen des Tisches (B x T, mm):	1,100 x 700
Abmessungen des Arbeitstanks (B x T x H, mm):	1,400 x 950 x 500
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	150 ~ 450

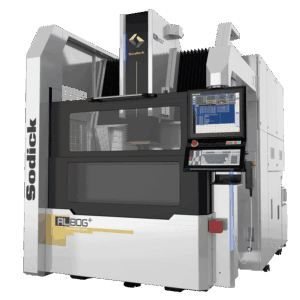

AL80G

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	1200 x 650 x 500
Abmessungen des Tisches (B x T, mm):	1600 x 1000
Abmessungen des Arbeitstanks (B x T x H, mm):	2100 x 1250 x 650
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	325 ~ 600

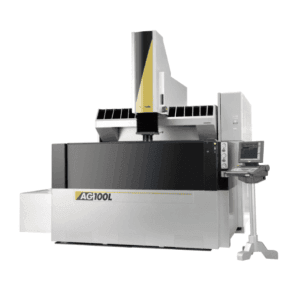

AG100L

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	2,000 x 1,200 x 800
Abmessungen des Tisches (B x T, mm):	2,500 x 1,550
Abmessungen des Arbeitstanks (B x T x H, mm):	3,000 x 1,800 x 1,150
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	520 ~ 950

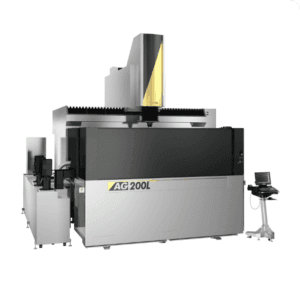

AG200L

Spezifikation. Anfragen

Verfahrweg X/Y/Z-Achse (mm)	900 x 1500 (+500) x 600
Abmessungen des Tisches (B x T, mm):	1000 x 2000
Abmessungen des Arbeitstanks (B x T x H, mm):	1400 x 2590 x 800
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	400 ~ 750

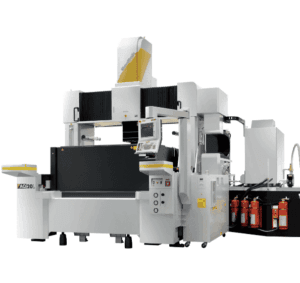

AQ15L

Spezifikation. Anfragen

Verfahrweg der X/Y/Z-Achse (mm):	1,200 x 2,000 x 600
Abmessungen des Tisches (B x T, mm):	1,500 x 2,000
Abmessungen des Arbeitstanks (B x T x H, mm):	1,900 x 2,590 x 800
Flüssigkeitsstand im Arbeitstank (Min. bis Max., mm):	400 ~ 750

AQ20L

Spezifikation. Anfragen
