Maschinenkomponenten
- Sodick verwendet ausschließlich hochwertige Meehanite-Gussteile. Meehanite-Guss mit Innenrippen ist ein steifes Material und das bevorzugte Gussmaterial für Werkzeugmaschinen.
- Meehanite-Gussteile haben eine gleichmäßige Festigkeit, konstante physikalische Eigenschaften und eine feine, dichte Kornstruktur, was zu einer hohen Maschinensteifigkeit führt.
- Bewegungs- und Spannungsanalysen helfen bei der Festlegung der Gussdicke und der Platzierung der Rippen.
- Sodick gießt und bearbeitet seine eigenen Gussteile, die alle Wettbewerber in ihrer jeweiligen Maschinenklasse übertreffen.
Sodick gießt, bearbeitet und schabt seine Gussteile selbst, um eine umfassende Qualitätskontrolle zu gewährleisten.

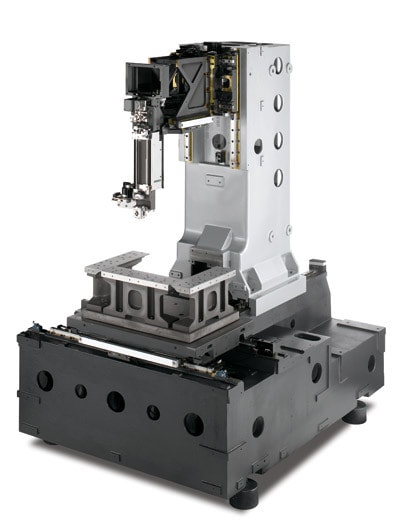

Das innen verrippte Meehanite-Gussteil bietet ein Höchstmaß an statischer und dynamischer Stabilität. Dies gewährleistet eine hohe thermische Stabilität, die zu einer konstanten Präzision und Langzeitstabilität führt. Die X-Achse bewegt sich entlang des Tischbetts und die Y-Achse bewegt sich entlang der Säule, ohne dass der Tisch überhängt.

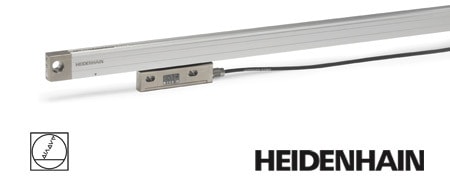

Feedback zu den Glasmaßstäben
An allen Bearbeitungsachsen (EDW: X+Y+U+V EDM: X+Y+Z) sind Absolut direkte Heidenhain-Glasmaßstäbe mit einer Auflösung von 10 Nanometern ohne Umwege verbaut.
- Da die Maßstäbe an den beweglichen Achsen angebracht sind, wird immer die tatsächliche Maschinenposition gemessen. Die Kombination von Linearmotorantrieben und Glasmaßstäben ergibt die beste Teilegenauigkeit.
- Einige Wettbewerber verwenden Glasmaßstäbe, jedoch mit Kugelgewindetrieben. Die Kugelumlaufspindel wird auch als Messinstrument verwendet, und da diese sich während der Bearbeitung erwärmt, überträgt sie ungenaue Messwerte auf den Glasmaßstab.

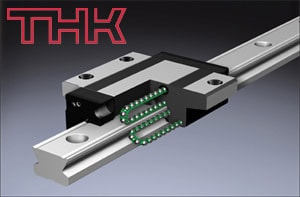

Führungsschienen
- Mit den hochwertigen SSR-Kugelführungen von THK für Linearbewegungen geht Sodick über den Standard hinaus.
- Die SSR-Führungen von THK sind wartungsfrei und sorgen für eine reibungslose Achsenbewegung ohne Verschleiß.
- THK ist der weltweit führende Hersteller von Linearführungen und wird von den meisten Werkzeugmaschinenherstellern bevorzugt. Führungsschienen von THK können ohne Verschleiß eine Strecke zurücklegen, die 100 Mal so lang ist wie die Strecke von der Erde zum Mond.
